BPDA -pPDA

日期：2018-11-28 10:43

BPDA-pPDA体系由于其单体价格低廉,聚合物性能表现良好的特点,因此成为迄今所报道的聚酰亚胺中最重要的体系之一,日本宇部兴产已成功开发出商品名为 Upilex-S的聚酰亚胺膜就是这个结构体系2。商业化的 Upilex薄膜因其优秀的性能,得到了广泛的应用,但是相应的纤维没有得到应用,因为刚性链段很难在热拉伸阶段加工。通过引入柔性链段是一种有效的改良措施高连勋等通过引入4,4-0DA单体改善了纤维过于刚性的问题,通过热拉伸阶段使得纤维内部均匀化,减少缺陷。热拉伸后聚酰亚胺纤的力学性能,当4,4′-ODA单体达到15%时,纤维的强度达到最高2.25GPa。同时,因为4,4′-ODA的引入,纤维的断裂伸长率也逐渐增加。性能没有薄膜表现突出,这是由于其结构主链过于刚性,在热拉伸过程中,难以消除纤维中的各种微缺陷。通常要改善其加工性能可以通过改变其骨架结构的办法,如引人柔性的或扭结的链节、大的取代基和非共面结构等。

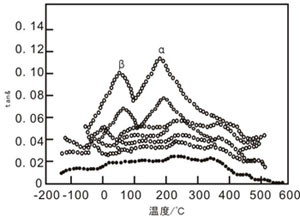

图3-19不同拉伸倍率的BPDA-DMB聚酰亚胺纤维DMA曲线
O一未拉伸纤维;口-3倍拉伸;△-5倍拉伸;⊙-7倍拉伸;V-10倍拉伸;●一 Kevlar49

对纤维进行一定的热拉伸可以有效提高纤维的强度,但超过一定的拉伸限度,拉伸强度会有所下降。通过引入4,4′-0ODA柔性链段并没有影响纤维的形貌,纤维断面整齐,边界圆滑,没有明显的皮一芯结构。

上一篇：BPDA-DMB

下一篇：BPDA-PFMB
