BTDA-MMDA
日期：2018-12-21 10:02
A.L. baric等即以BTDA-MMDA体系(图3-31)聚酰亚胺的DMAe溶液为研究对象,研究了静电纺丝时纺丝液的流变学行为与纤维形貌的关系。

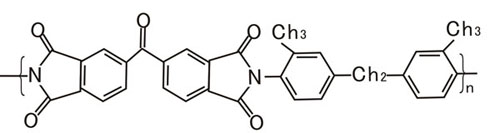

图3-31BTDA-MMDA均聚制备的聚酰亚胺纤维化学结构
根据纺丝液特性黏度和浓度的关系,可以计算出纺丝液的临界缠结浓度。当纺丝液浓度低于临界缠结浓度时,分子在溶剂中为球形,分子间缠结较少,流动活化能较低,纺丝液主要表现为黏性(流体行为),松弛时间短,故在成型时不能形成纤维,只能形成一些小球;当纺丝液浓度高于临界浓度时,分子间缠结增加,流动活化能升高,纺丝液主要表现为弹性,松弛时间变长,故在成型时可以形成纤维。当纺丝液浓度为15%(质量分数)（图3-32(a)）时,几乎只能纺得小珠;当纺丝液浓度为20%(质量分数)（图3-32(a)）,略大于临界缠结浓度时,可以纺得小珠和初生纤维的混合物及串珠纤维;当纺丝液浓度为25%(质量分数)（图3-32(b)）时,可以纺得很好的纤维,但仍有串珠缺陷;当纺丝液浓度为30%(质量分数)（图3-32(c))时,才能够纺得表面无缺陷的纤维。

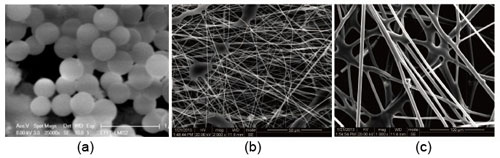

图3-32 不同浓度纺丝液纺制聚酰亚胺纤维形貌SEM
上一篇： BTDA-TDl/MDI
