BTDA-TDl/MDI
日期：2018-12-20 10:54
BTDA- TDIMD共聚物是为数不多的能够纺制成纤维的聚酰亚胺体系(图3-28),奥地利兰精AG公司采用此体系干法纺制出商品化聚酰亚胺纤维(牌号为P84)。

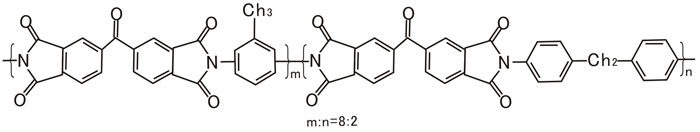

图3-28BTDA- TDU MDI(P84)共聚制备的聚酰亚胺纤维化学结构
P84自1985年问世以来便成为市场上流行的产品,其主要特点是具有良好的热稳定性和阻燃性。其玻璃化转变温度达到315℃,开始碳化温度超过370℃极限氧指数(LO)达到38%,长期使用环境温度可高达260℃(表3-9)。P84纤维不规则的三叶形横截面(图3-29)形成了非常高的纤维表面积系数。纤度2.2dex的P84纤维表面积比同样纤度圆形截面的PPs纤维约大65%,增大表面积有利于其过滤性能,可制成蓬松值高的纱和非织造布。
胡祖明等采用一步法将BDA-TDMD共聚聚酰亚胺粉末60℃溶胀于NMP制备成固含量19%(质量分数)和21%(质量分数)的纺丝原液,在纺丝温度55℃经0.08mm喷丝孔进入水/NMP凝固浴得到聚酰亚胺初生红维。凝固浴组成对初生纤维微观形貌有显著的影响(图3-30),凝固浴组成水/NMP为20%/80%时,由固含量21%(质量分数)的纺丝原液得到的初生纤维表面呈毛鳞状且起皮严重,原因是纺丝原液细流在经过凝固浴时,由于凝固剂(水)质量分数比较少,表层来不及快速固化,造成表皮层开裂起皮。凝固浴组成水/NMP为30%/70%时,由固含量19%(质量分数)的纺丝原液所得到的初生纤维表层光滑,这是由于固含量较低时,凝固剂(水)和溶剂(NMP)在纺丝原液细流中双扩散相对容易,因此得到的初生纤维的表面比较光滑。
上一篇：BPDA-DABBE
下一篇：BTDA-MMDA
